型號選定
| 型號 | 內置繼電器 | I/O點數 |
線圈額 定電壓 | 公共端 | 連接方式 |
產品尺寸 (W×Dmm) | 固定方式 | ||
| 線圈側 | 觸點側 | 線圈側 | 觸點側 | ||||||
| RM16-PA1A-N | PA1a-24V |

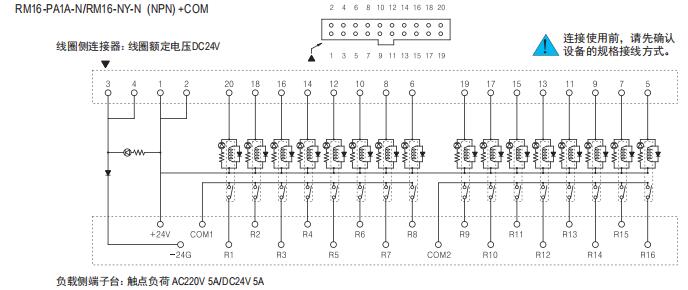

16點 (1a×16) | 24V DC | NPN +com | 8點Com. |
M3 螺絲端子臺 7.62mm 間距 | 90.6×70.0 | 導軌固定 | |

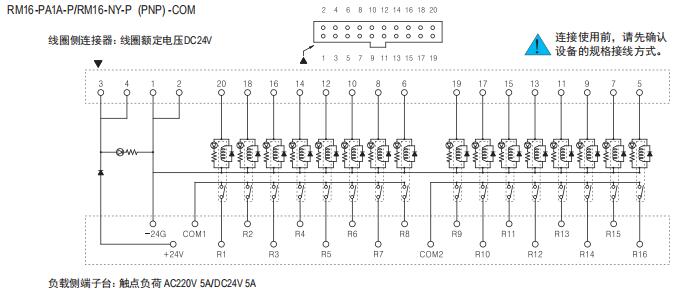

| RM16-PA1A-P | PNP -com | ||||||||
| RM16-NY-N | NY24W-K | NPN +com | |||||||
| RM16-NY-P | PNP -com | ||||||||
一般規格
| 項目 | PA1a-24V | NYP-24W-K | |||
| 觸點 Contact | 接點構成 | 1a | 1a | ||
| 接點負荷 | 5A 250V AC,5A 30V DC | 5A 250V AC,5A 30V DC | |||
| 最大通電電流 | 5A | 5A | |||
| 最大開閉電壓 | 250V AC/110V DC | 270V AC/150V DC | |||
| 線圈 Coil | 額定電壓 | 24V DC | 24V DC | ||
| 動作電壓 | 16.8V DC | 16.1V DC | |||
| 復位電壓 | 1.2V DC | 2.4V DC | |||
| 線圈電阻 | 3200Ω | 4800Ω | |||
| 額定消耗電力 | 180mW | 120mW | |||
| 干擾電壓 | 4000V | 5080V | |||
| 耐電壓 | 2000V rms | 3000V AC 1min | |||
| 原產地 | CHINA | JAPAN | |||
材質
| 保護外殼 | Modified PPO | |
| 透明蓋 | Polycarbonate | |
| 線路板 | Epoxy 1.6t/2oz | |
| 最大適用線徑 | 1.25mm2/MAX | |
| 端子螺絲 | M3.5×8L | |
| 螺絲扭矩 | 1.2N·m(12Kgf·cm) | |
| 溫度范圍 | -10℃~+50℃ | |
