型號構成
| ① | 型號 | 型號定義 | ④ | 型號 | 型號定義 | ⑥ | 型號 | 型號定義 |
| M12 | M12連接器 | ZI | 針式直頭連接器 | 05 | 長度0.5米 | |||
| ZL | 針式彎頭連接器 | 10 | 長度1米 | |||||
| KI | 孔式直頭連接器 | 15 | 長度1.5米 | |||||
| ② | 型號 | 型號定義 | KL | 孔式彎頭連接器 | 30 | 長度3米 | ||
| C | 帶線連接器 | 50 | 長度5米 | |||||
| T | 不帶線連接器 | 100 | 長度10米 | |||||
| ⑤ | 型號 | 型號定義 | ||||||
| ZI | 針式直頭連接器 | |||||||
| ③ | 型號 | 型號定義 | ZL | 針式彎頭連接器 | ⑦ | 型號 | 型號定義 | |
| 8P | 8針連接器 | KI | 孔式直頭連接器 | L | PVC電纜 | |||
| 12P | 12針連接器 | KL | 孔式彎頭連接器 | U | PUR電纜 | |||
| 17P | 17針連接器 | O | OPEN 接線型 | H | 拖鏈電纜 |
型號選定
| 型號 | 電纜結構 | 連接模塊 |
| M12C-8P-KIO-□□ | 8×0.25mm2 | SM8B-J040□ |
| M12C-12P-KIO-□□ | 12×0.14mm2 | SM8B-J080□ |
| SM12B-J040□ | ||
| SM12B-K040□ | ||
| M12C-17P-KIO-□□ | 17×0.14mm2 | SM8B-J120□ |
規格
| 額定電壓 | 30V |
| 額定電流 | 2A |
| 絕緣阻抗 | 1000MΩ以上(DC500V) |
| 耐電壓 | AC 1000V 1min |
| 防護安全級別 | IP67 |
| 拆裝次數 | 200次 |
| 工作溫度 | -25~75℃ |
材質
| Cover | TPU |
Insert | PA66 |
| Contact | Brass/Gold-Plated |
| Coupling Nut | Brass/Nickel-Plated |

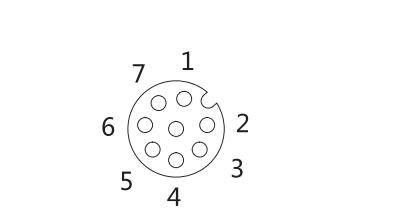

| 序號 | 線色 | 匹配IO |
| M8B-J40 | ||
| 1 | 白 WH | 1-4 |
| 2 | 棕 BN | 2-4 |
| 3 | 綠 GN | 3-4 |
| 4 | 黃 YE | 4-4 |
| 5 | 灰 GY | |
| 6 | 粉 PK | （-） |
| 7 | 藍 BU | （+） |
| 8 | 紅 RD |
